Bücher, Zeitschriften, CD/DVD
Die Medien (Bücher, Zeitschriften, CD/DVD usw.) werden einzeln in den Rückgabeautomaten eingelegt, über RFID identifiziert und im Bibliothekssystem zurückgebucht.

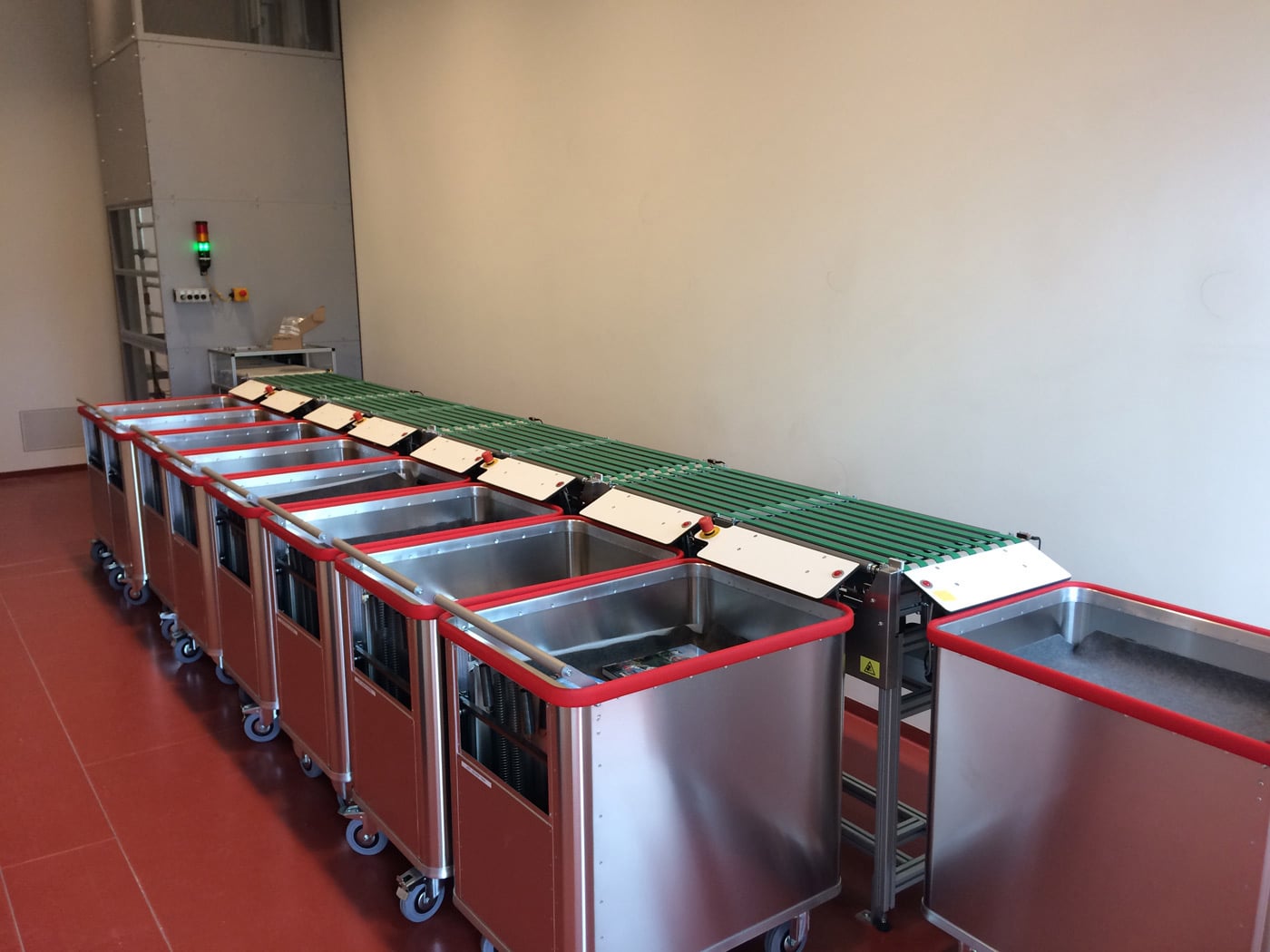

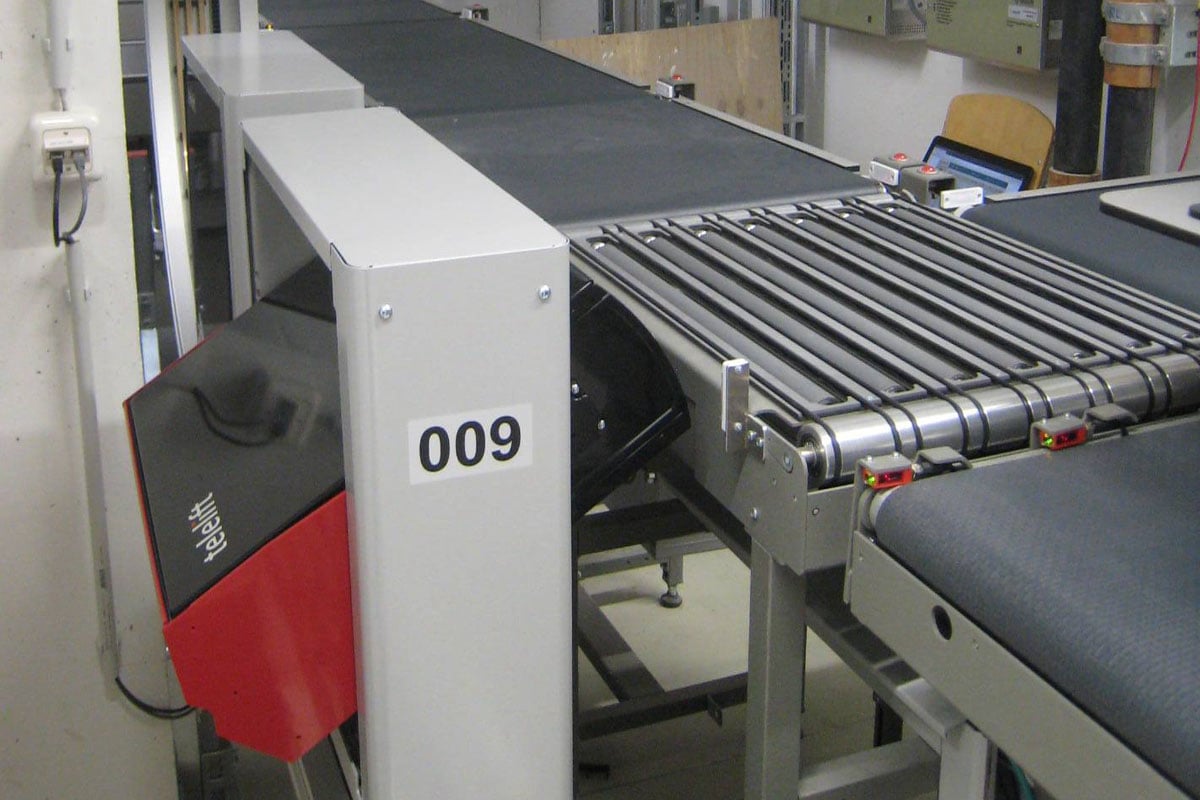

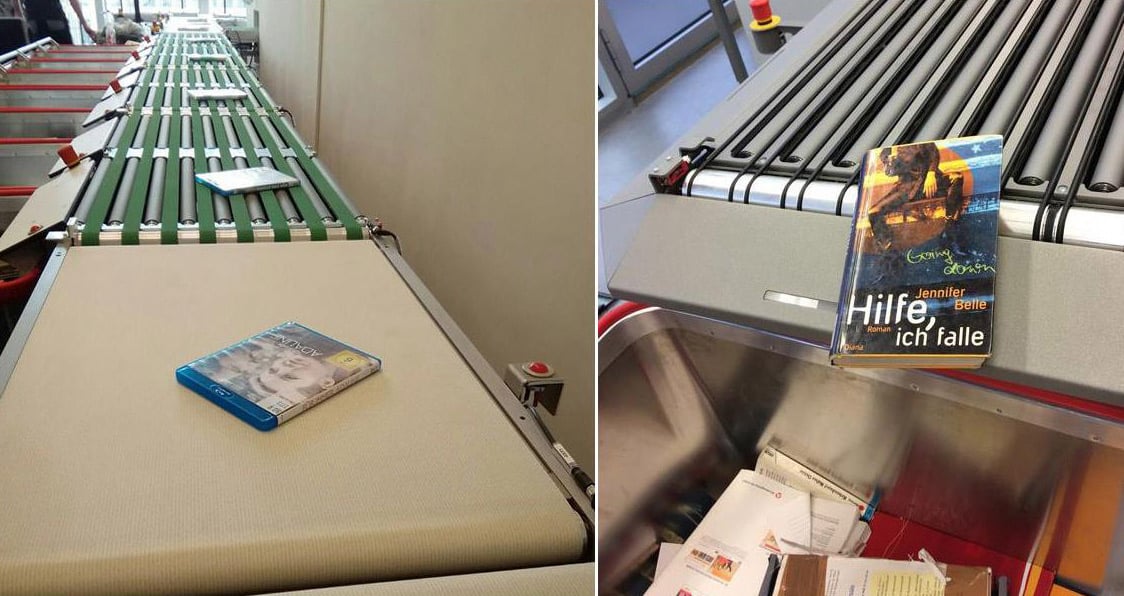

Nach einer erfolgreichen Rückbuchung erfolgt der Abtransport der Medien hinter den Rückgabeautomaten über ein Bandfördersystem zu einer Sortierstation.
Die Sortieranlage erhält über die Buchrückgabesoftware das entsprechende Sortierziel für eine richtige Sortierung jedes einzelnen Mediums.
Je nach Bestimmungsziel wird jedes einzelne Medium in die Medientransportanlage eingesteuert.
Die Zentralbibliothek der TU Chemnitz ist an 7 Wochentagen 24 Stunden zugänglich. Zur Realisierung dieses Bibliothekskonzeptes wurden im Erdgeschoss im Windfangbereich 2 Stück automatische Rückgabeeinheiten installiert.
Bücher, Zeitschriften, CD/DVD

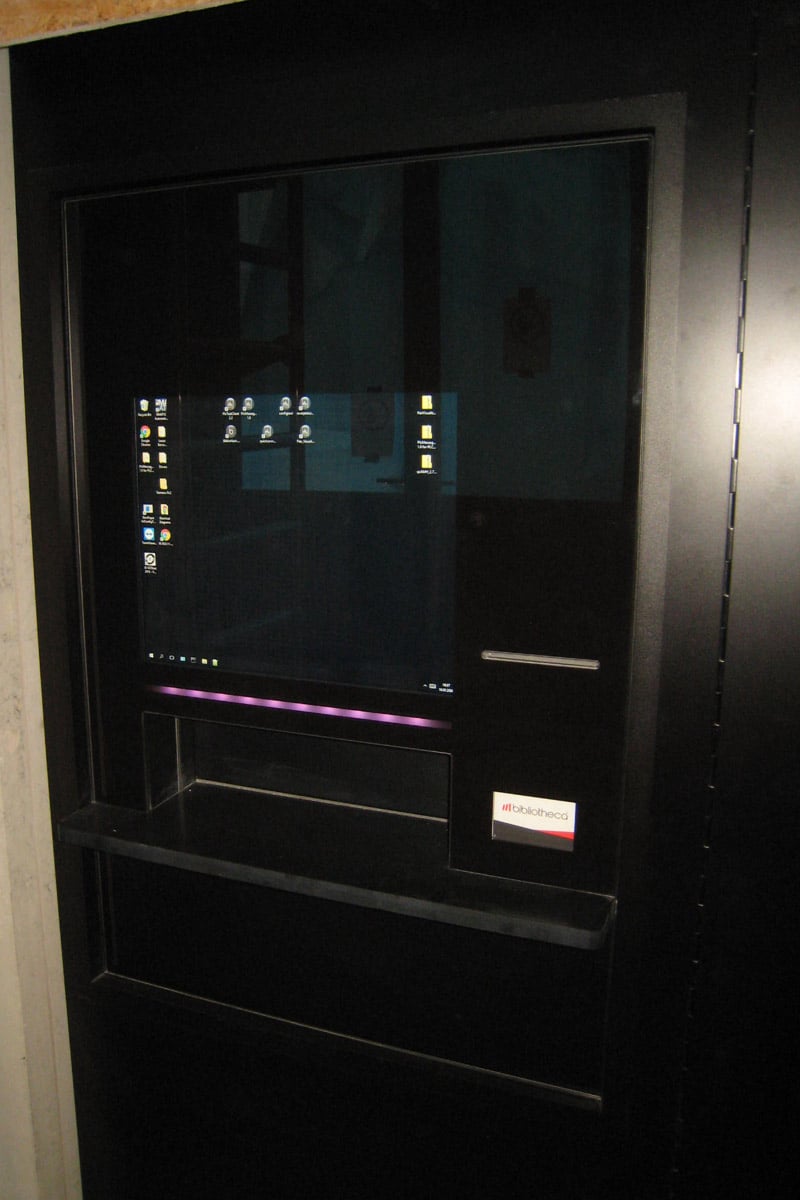

Die Medien (Bücher, Zeitschriften, CD/DVD, usw.) werden einzeln in den Rückgabeautomaten eingelegt, über RFID identifiziert und im Bibliothekssystem zurückgebucht.
Nach einer erfolgreichen Rückbuchung erfolgt der Abtransport der Medien hinter den Rückgabeautomaten über ein Bandfördersystem zu einer Sortierstation.
Die Sortieranlage erhält über die Buchrückgabesoftware das entsprechende Sortierziel für eine richtige Sortierung jedes einzelnen Mediums.
Je nach Bestimmungsziel wird jedes einzelne Medium in die Medientransportanlage eingesteuert.
Die Zentralbibliothek der TU Chemnitz ist an 7 Wochentagen 24 Stunden zugänglich. Zur Realisierung dieses Bibliothekskonzeptes wurden im Erdgeschoss im Windfangbereich 2 Stück automatischen Rückgabeeinheiten installiert.

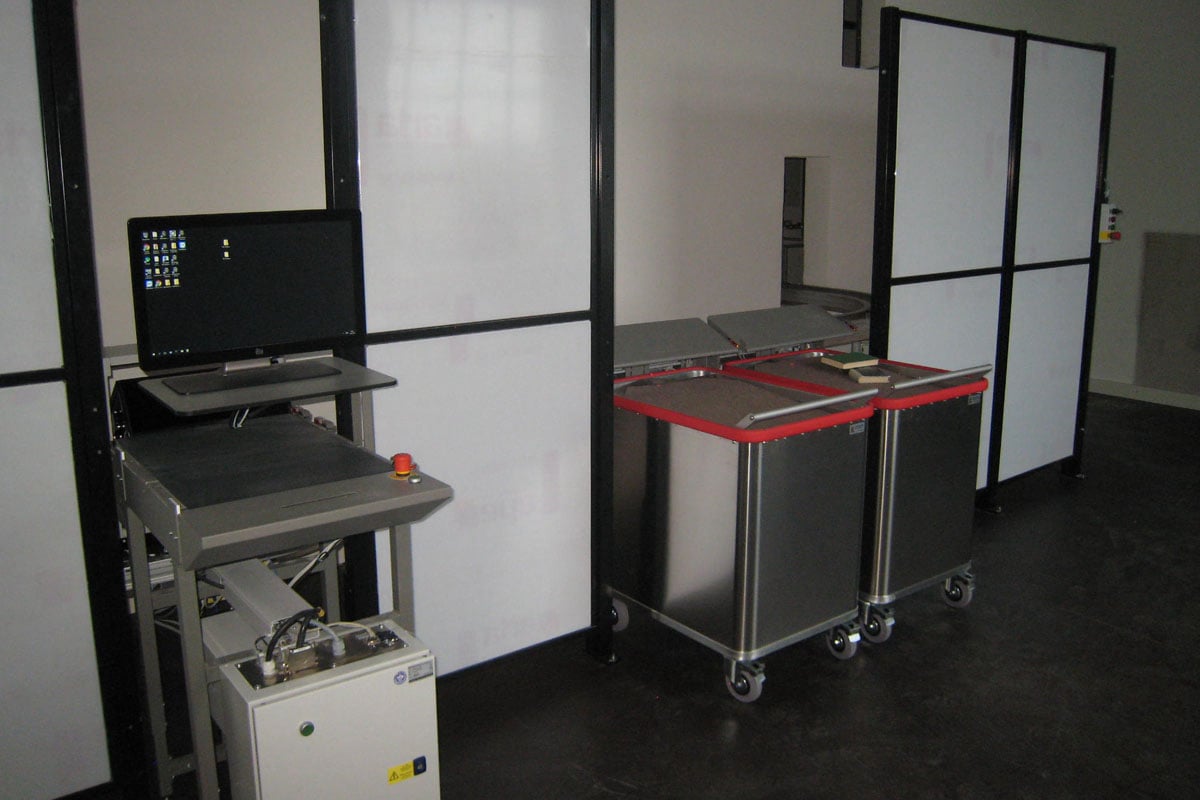

Die Sortierung der Medien erfolgt mittels Schienensystem und selbstfahrender Förderfahrzeuge bis in Sammelbehälter auf der jeweiligen Bestimmungsetage.
In Abhängigkeit der Anzahl der eingesetzten Förderfahrzeuge arbeitet die Anlage mit einer durchschnittlichen Förderkapazität von bis zu 600 bis 800 Medien/Stunde.

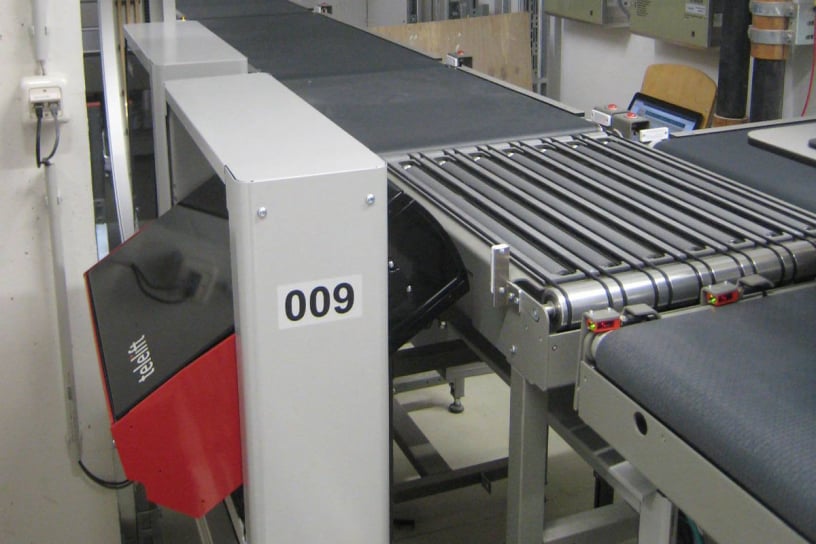

Die Vorhaltung einer späteren modularen Erweiterung von Sortierplätzen, fördertechnischen Einrichtungen und Steuerungskomponenten wurde bei der Ausführung der Anlage berücksichtigt.
Die horizontale Verteilung auf den Etagen wird manuell durch die Mitarbeiter der Zentralbibliothek organisiert.

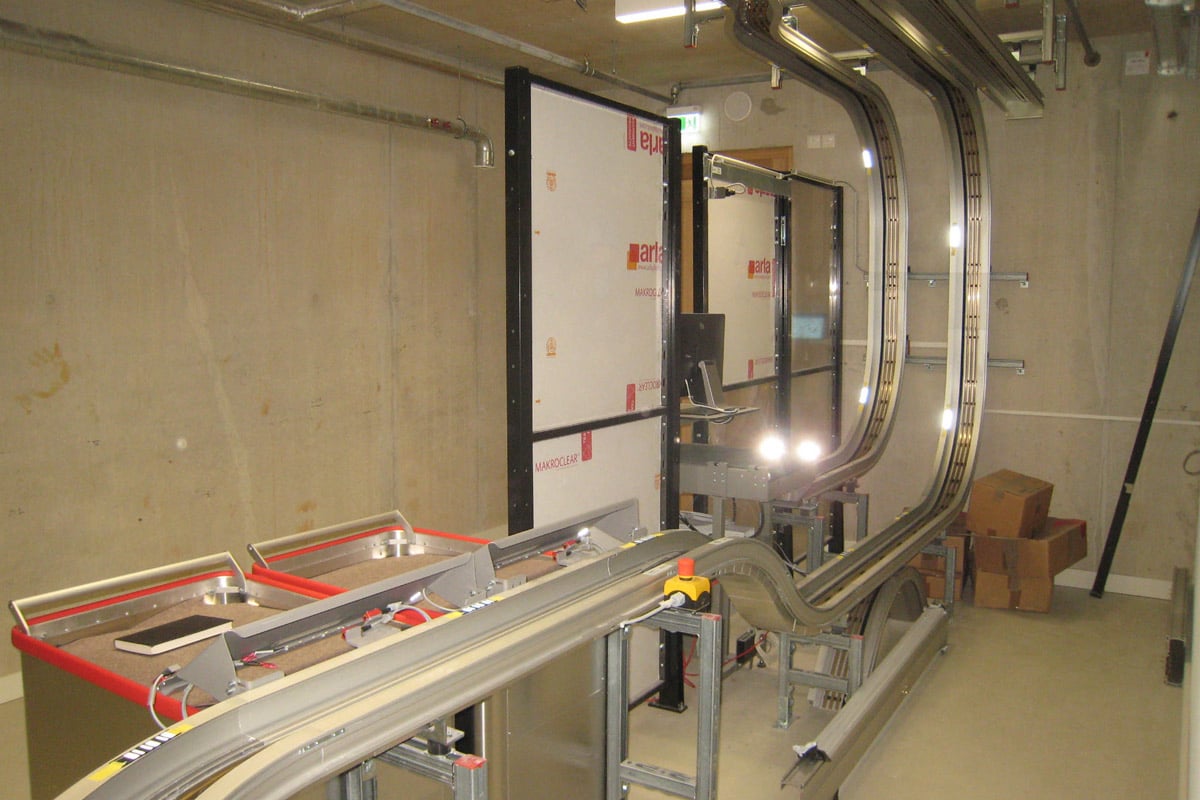

Die Förderanlage besteht aus einem Schienensystem, das sowohl horizontal als auch vertikal installiert wurde. Die Schienenführung besteht aus geraden und gebogenen Schienensegmenten und wird in Mindestradien in den dafür vorgesehenen Gebäudeabschnitten installiert. Das Schienensystem ermöglicht eine gute Ausnutzung der vorhandenen Gebäudekonturen und Lage der Sortierräume. Die Sortierräume befinden sich in allen 6 Etagen vom UG und bis zum 4.OG.
Den zentralen Förderweg bildet ein vertikaler Schacht im Gebäude, der die Erschließung jeder Etage ermöglicht.
In den einzelnen Etagen fährt die Anlage jeweils aus dem Schacht heraus und führt das jeweilige Medium den dort stationierten Sammelbehältern zu. Jedes vertikale Schienensegment ist über dessen komplette Länge mit einer formschlüssigen Einrichtung ausgestattet, welche die Bewegung des Förderfahrzeuges unterstützt

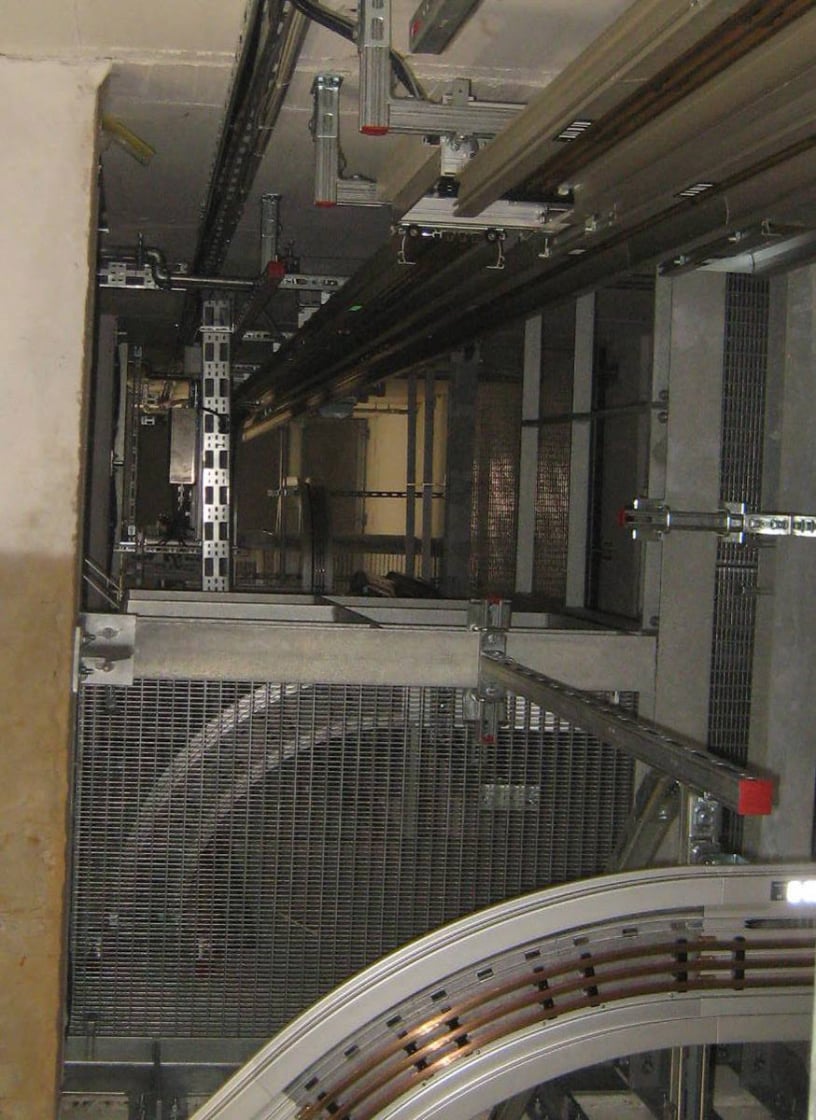

Das komplette Schienensystem wurde nach statischem Erfordernis in regelmäßigen Abständen an den Gebäudewänden befestigt. Die Übertragung von Körperschall und Schwingungen der Anlage in das Gebäude wurde durch Entkopplung der Anlage minimiert.
Für Wartungs- und Reparaturarbeiten bleibt in jeder Etage die Zugänglichkeit zur installierten Technik im Schacht erhalten. Der Schacht wurde mit Wartungsstegen versehen.

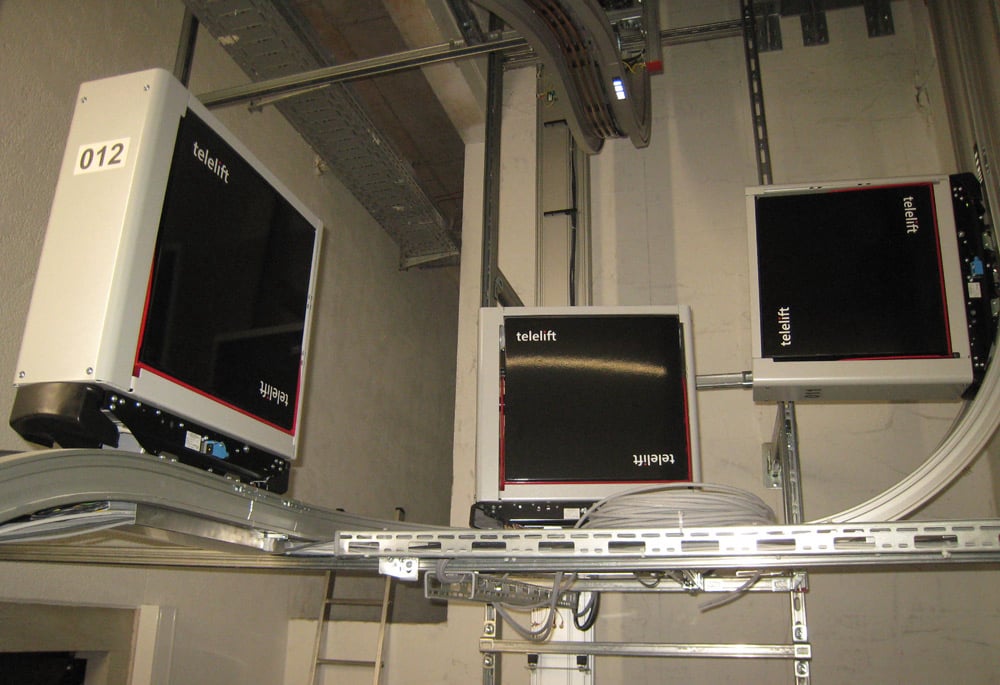

Den Transport der Medien übernehmen selbstfahrende, schienengebundene Förderfahrzeuge.
Jedes Förderfahrzeug besteht aus einem elektrischen Fahrwerk und einem schwenkbaren Behälter zur Medienaufnahme.
Das elektrische Fahrwerk ist mit einer formschlüssigen Antriebseinheit ausgestattet, welche in Verbindung mit der formschlüssigen Einrichtung des Schienensystems die Grundlage für die Fahrbewegung bildet.
Alle Ansprechpartner finden Sie: ➜ HIER

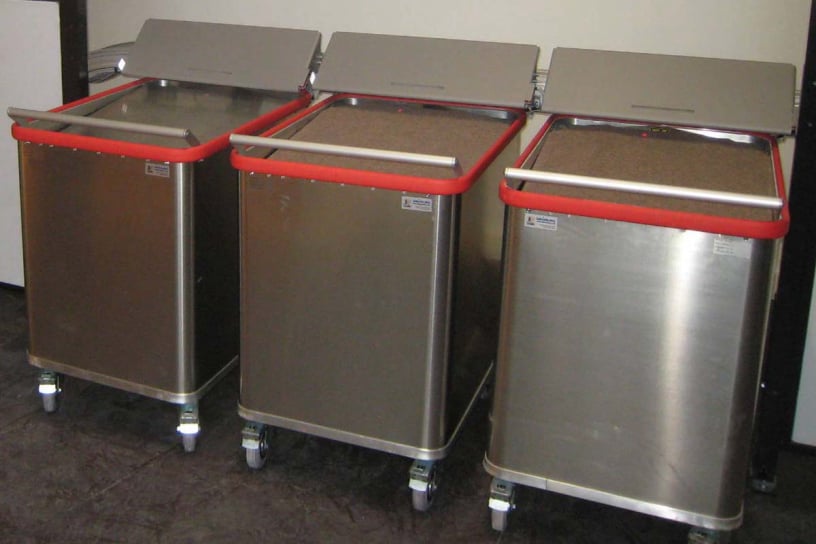

Als Sammelbehälter wurden an den Übergabestationen in den Sortierräumen Federbodenwagen aufgestellt.
Zur Optimierung des Füllvolumens sind die Federbodenwagen mit einzelnen einhängbaren Aufhängefedern ausgestattet.
Der halbvolle und volle Beladungszustand wird elektronisch überwacht und per E-Mail an die Bibliothek übermittelt.
